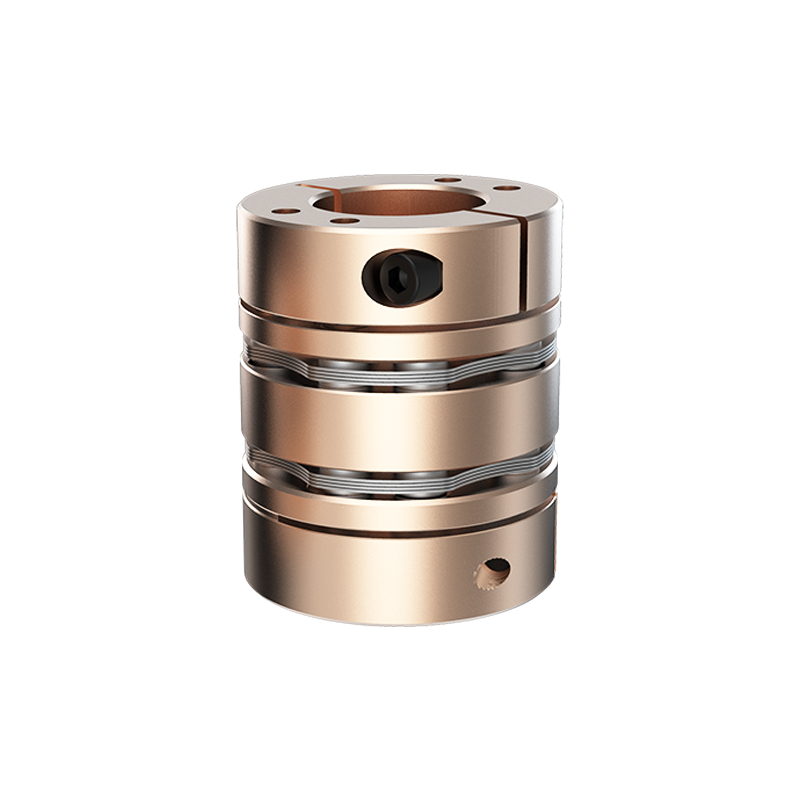

Муфта мембранная LDG2-B-D45-L55-14-19 (LS-DRIVE) предназначена для соединения валов двигателя, редуктора, винта ШВП или другого вращающегося узла. Применяется в станках с ЧПУ, приводах подачи, позиционирующих механизмах и промышленной автоматике.
Мембранная конструкция точно передает момент и компенсирует малые угловые отклонения, снижая нагрузку на подшипники и поддерживая соосность. Высокая жесткость на кручение делает муфту удобной для скоростного и точного позиционирования.
Размерные ориентиры:
- наружный диаметр — около 45 мм;
- длина — около 55 мм;
- посадочные отверстия — 14 и 19 мм.
Технические особенности:
- две полумуфты с расточенными посадочными диаметрами, две пластины-ламели из нержавеющей стали и проставка;
- передача высоких крутящих моментов;
- высокая жесткость на кручение;
- компенсация углового люфта до 2,5° за счет двухшарнирного исполнения.
Состав поставки: муфта в сборе — две полумуфты, проставка, комплект ламелей, подготовленные посадочные отверстия.
Области применения: механизмы с сервоприводами, высокоточное оборудование, станки с ЧПУ.
Артикул для заказа: CU00-00017.
